动感影院位置:首页 > 多媒体体验 > 动感影院

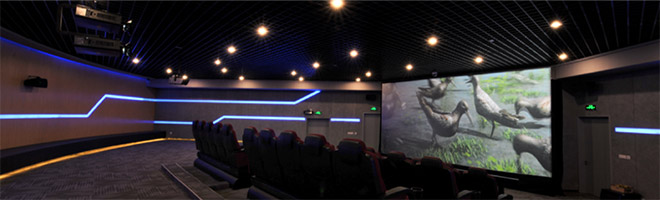

3D/4D/5D动感影院
发布时间:2021-03-05  查看次数:



       随着影娱乐技术的发展和娱乐市场的需求,人们不仅墙震动、坠落、吹风、喷水、挠痒等特技引入4D影院你,还根据影片的情景精心设计吃烟雾、雨、光电、气泡、气味等效果,形成了一种独特的体验,这就是当今十分流行得到4D影院。由于观众在观看4D影片是能够获得视觉、听觉、触觉、嗅觉等全方位反手,近年来4D影院的发展非常迅猛。

       4D影院是在3D立体电影的基础上加上环境特效模拟仿真而组成的新型影视产品。所谓4D电影,也叫四维电影;即三维的立体电影和周围环境模拟组成四维空间。观众在看立体电影时,顺着影视内容的变化,可实时感受到风暴、雷电、下雨、撞击、喷洒水雾、拍腿等与立体影象对应的身体反应,4D座椅具有喷水、喷气、振动、扫腿等功能,以气动为动力。环境模拟仿真是指影院内安装有下雪、下雨、闪电、烟雾等特效设备,营造一种与影片内容相一致的环境。观众在观看4D电影时有身临其境,惊险刺激的感觉,同时感受科技给人们生活带来的娱乐和趣味性。



        4D动感电影的三自由度分为升降、俯仰、摆动三种运动方式。每套座椅可乘坐两人,组合方便,动感效果好。由于每套座椅都有各自的运动驱动和控制系统,所以制造成本较高;采用气动座椅多功能影院设备,是按国际新发展趋势,将动感电影和4D电影有机接合起来的高新技术产品。具有动感电影和4D电影所有的性能和特点,同时也具备低耗能、无污染、维护费用低的特点。


采用多功能座椅设备的优点主要有:
1、它将动感运动和4D特效完美的结合在一起,具备动感和4D电影的所有功能,既可各自独立使用,又可组合使用,使观众的感官刺激达到高。
2、无污染,属于环保型产品;
3、节省能源,与传统类设备相比可节能50%左右。
4、运营成本低。
5、运输方便、安装维护方便。
6、以四人座椅为一单元,组合影院的规模方便。
7、安全可靠,座椅离地面仅40公分,并有安全带和扶手。
8、座椅材料选用特殊杀菌材质,可有效杀灭多种有害细菌。
9、座椅系统可根据客户实际需求定制。
10、座椅系统的控制阀经过技术改装,充分适应了国内环境,可靠性大大提高,避免了因灰尘造成的阻塞影响设备的使用,从而达到国际老虎阀的水平。
11、公司独立研制出由声音控制的音频控制震动器,更能让人在座椅的运动感官上有强烈的对比,更能真实的实现影片环境中的动态感觉。



动感4D影院音响系统

        音响系统采用美国JBL品牌音响,一般采用5.1声道环绕音响系统,即中央声道、前置左、右声道、后置左、右环绕声道、及0.1声道重低音声道。也可以根据客户的需求,提供7.1声道音响系统,即在影院5.1声道音响系统的基础上,增加后中置和顶端两组声道。顶端的音箱能模拟下雨、打雷、物体从观众头顶飞过等来自天空的声音;5.1加后中置组成的音响能完全模拟观众身边的所发生的事件声响音域,加强了临场冲击感。配合电影情节,营造逼真的气氛,增强身临其境的感觉。

      5.1声道是指中央声道、前置左、右声道、后置左、右环绕声道,及所谓的0.1声道重低音声道。一套系统共可连接6个喇叭。

      中央声道喇叭,负责再生配合屏幕上的动作,大部分时间它是负责人物对白的部分;前置左、右声道喇叭,则是用来弥补在屏幕中央以外或不能从屏幕看到的动作及其他声音;后置环绕音效喇叭是负责外围及整个背景音乐,让人感觉置身于整个场景的正中央。万马奔腾的震撼、飞机从头顶呼啸而过的效果,就是由它所赐;而马达声、轰炸机的声音或是大鼓等震人心弦的重低音,则是由重低音喇叭一手包办。这套系统的优点在于可获得更清晰的前面声音、极好的音场形象和更宽阔的音场以及真实的立体环声,从而可以聆听到前所未有的背景中的细微声音移动。

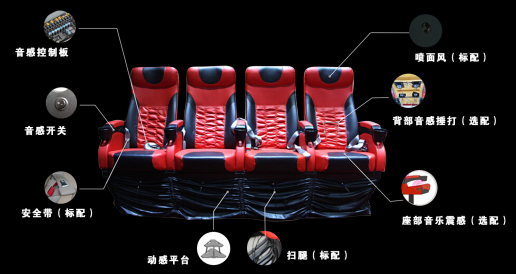

动感4D影院动感4D座椅技术指标

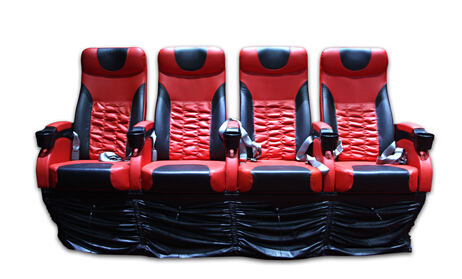

     我公司采用的运动座椅是按四人动感运动座椅的性能指标而设计、同时将4D电影的座椅特效功能也加入到运动座椅之中,椅盆用具有加强结构的玻璃制成,表面喷涂自杀菌胶衣,使用后无须消毒。座椅的喷雾、喷气、振动、扫腿等特效均在自身座椅上完成。

     我公司考虑到座椅运动的刺激效果,我们选用KH4D-2R-300D型大位移数控座椅。该座椅气缸有效行程为300MM,左右摆动为±30°,俯仰角度为±35°,加速度可达0.5g。缸径80mm,在6Kg/cm²气压下,单缸推力为300Kg。

座椅动感部分技术指标:

座椅载客数

4人(约300kg

座椅自重

105kg

座椅尺寸(mm

2400MM(长)× 950MM(宽)×1050(高)

工作环境温度

0+40

使用环境

室内

振动频率

12Hz

地面承载

不大于350Kg/m²

座椅特效指标:

振动功能

具有12Hz的振动频率,能模拟撞击、地震和舱体的振动

喷雾功能

能喷出少量水雾于观众脸上

喷气功能

模拟刮风时的情景,把风直接吹到观众的脸上

沉降功能

模拟瞬间坠落或失重

扫腿功能

模拟老鼠、蛇、昆虫等动物钻到观众的腿下

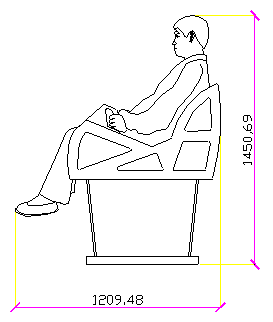

2、座椅尺寸







座椅配件清单

序号

名称

规格/型号

生产商

备注



玻璃钢座椅

CGZY-2

北京



  2

特效扶手

CGFS-2

公司自产

中国



气缸

SC-80×300

airtact公司

中国台湾

  4

传感器

WDL-300M

GEFRAN公司

意大利

  5

关节轴承



公司自产

中国

  6

间接件



公司自产

中国



气动阀





德国

  8

电脑控制板



公司自产

中国

  9

伺服控制板



公司自产

中国

 10

气动控制阀



Airtac公司

中国台湾


动感4D影院特效系统

动感4D座椅具有沉降、震动、触腿、喷气、喷水、耳风、耳音等特效功能;影院内安置降雪、泡泡、降水、闪电等特效设备。以上设备可根据影片的内容,做出相应的模拟响应,增加观众身临其境的融入感和刺激感。

1)闪电模拟

模拟电闪雷鸣。当电影画面中有雷电镜头时,影院大厅内便会发出耀眼的闪电,同时伴有雷击的轰鸣声,使观众仿佛置身于盛夏的雷雨天中。

2)下雨模拟

当影片中有下雨画面时,放映大厅中会扬起丝丝雨花,这是安装在大厅顶上的喷淋装置由计算机控制来完成的,观众此时会真实地感受到雨水从天而降,湿润了自己的头发和面颊。

3)降雪模拟

模拟下雪。雪花机能高效、快速地将人造雪花飞飞扬扬漫天飘洒而下,画面下着雪,室内也下着雪。银幕上的雪花和室内的雪花混成一片,刹那间观众便置身于银妆素裹的银色世界之中。

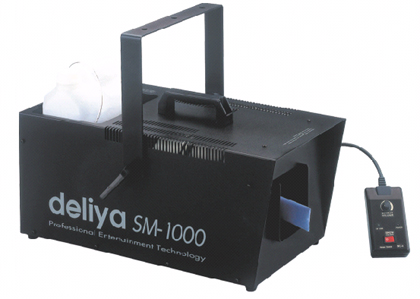

4)烟雾模拟

模拟燃烧烟雾。模拟燃烧产生的大量烟雾,烟雾产生时伴有“火焰”,仿佛天空在燃烧。模拟云雾缭绕,袅袅白云飘舞在观众之间。

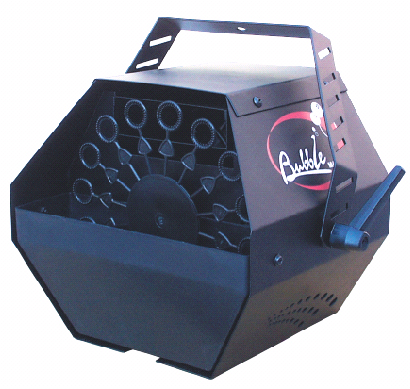

5)泡泡模拟

产生漫天飞舞的真实泡泡。在海底世界和水下探秘时,潜水员、水生动植物由于新陈代谢的作用,会吐出许多气泡,从泡泡机吹出的泡泡在放映厅中飘荡,游离于观众之间和放映厅的每一个角落,使放映厅中呈现一派神秘的气氛。

6)降水滴

模拟自然界中弱肉强食的血腥场面或排泄物。当飞鸟从头顶飞过并在你面前排泄时;古战场上两军厮杀,热血四溅等镜头出现时,40℃的恒温热水以大水滴的形式溅落在观众身上,能得到意想不到的冲击感。

 7)振动

模拟撞击。在座椅的下面安装有一台电动机及偏心轮,产生约12Hz的激振力使座椅振动。当电影画面中有物体与镜头撞击或镜头落地等情景时,瞬时的座椅振动能使观众感受仿佛处在一种虚拟的真实之中。

8)喷雾模拟

模拟农田的喷灌、清扫车的洒水、人造喷泉、人或动物面对观众的近距离呼吸等。

 9)喷气

我公司采用的动感4D座椅的左右两侧各有一组雾、气喷头,模拟来自观众前方的气流、微风。


10)喷雾、喷气的扩展

座椅装有雾、气喷头。通常是并联使用,也可以各自独立使用。这样座椅就扩展成可喷不同的水雾和不同的气体。

11)扫腿

模仿小动物爬到裤脚里面的感觉。

12) 耳风

 从耳朵后方吹风,使观众能立体方位感受到环境的刺激与真实性。

13)耳音

 座椅背上的立体声喇叭,在特定的环境下发出声音,可使观众感受到特近的刺激效果,仿佛有东西就在您的脑后,对您将要进行攻击。


与特效模拟相关主要设备有:

雪花机

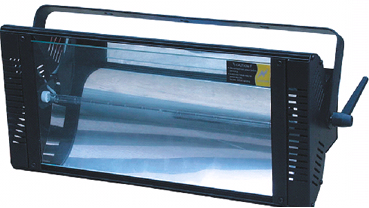

频闪灯

泡泡机

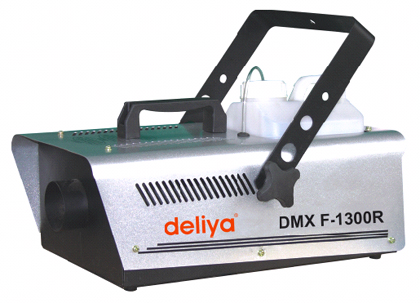

烟雾机

洒水机

空压机

储气罐

不锈钢供水箱



雪花机


频闪灯

泡泡机





烟雾机

.动感4D影院特效与电影画面的同步控制系统

为了使4D特性与电影画面同步,我公司将控制软件做了很大的改进,保证数据组同时发送。这样,动感运动和4D特效就完全一致,只要动感运动同步,4D特效就同步了。


动感4D影院动力系统及控制系统

1、动力系统

随着科学技术的发展,自动控制技术已经被广泛应用到各个产业,动感4D影院也包含在其中。目前实现自动化控制的技术手段主要有:电气(电子)控制和流体动力控制。我公司自主研发的动感4D影院应用的就是电子动力控制技术。

2、控制系统

动感4D影院的控制系统主要组成部分有:

主控制机、图像播放机、主控制箱、特效控制箱、座椅控制器、连接线、机柜、配电柜等组成。

影院控制系统的布置严格符合影院建筑布局的要求,连接线路的铺设符合国家有关规定,同时符合消防法的规定。

主控制机:控制整个影院放映运行和系统调试,是影院的控制中枢。主控机接受来自键盘或主控制箱的控制指令后,向各部件发出动作控制信号,实现动感与4D播放的同步结合,达到预期效果。

图像播放机:受控播放指定的影片。

主控制箱:接受来自主控机的动感运动指令,用RS-422标准向动感座椅发出这些指令,并且向主控机发出按键指令引导座椅运动。

特效控制箱:接受来自主控制机的环境特效指令,驱动各个特效模拟器动作。

座椅控制器:内置一台单片计算机,用RS-422标准接受主控机的动感运动和座椅特效指令。以反馈的PID数字伺服方式控制座椅的动感运动。

机柜:安放主控制机、播放机、控制箱等设备。

配电柜:提供影院所需的三相五线制电源。主要有总空气开关,分路空开。

动感4D影院偏振光眼镜系统

特性:

ABS 塑料高强度镜架,多种颜色可选

高对比度和高透过率线性偏振片,左右眼45° 正交,符合国际标准

镜片和镜架以超声波焊接,牢固、美观并可水洗

重量轻,佩戴舒适,长时间观看立体节目也不会疲劳

低价位、高质量

技术参数:

偏光度:97%

透过率:单体 43(±1.5)%   平行 36(±1.5)%   正交 <2%

左右眼正交方式:±45°

.8.动感4D影院软件系统

我公司设计的应用软件可在Windows 98、Windoes2000、Windows XP 上直接使用,无须安装。

主要软件有:

动感座椅测试软件

放映、动感座椅运动、同步控制软件

座椅同步运动采集软件

数字滤波软件

4D特效编制软件

运动曲线修正软件

AC-3 5.1声道解码及播放软件

多影片同步播放软件

投影机开、关控制软件

应急处理软件

win2000、winXp下的数据库以及对硬件操作数据库

操作软件均对用户开放,通过这些软件,用户可以对硬件进行检测,对座椅的动感运动的速度、幅度进行修改,对4D环境特效数据进行修改,可使整个影院的动感、4D的效果达到客户的满意要求。

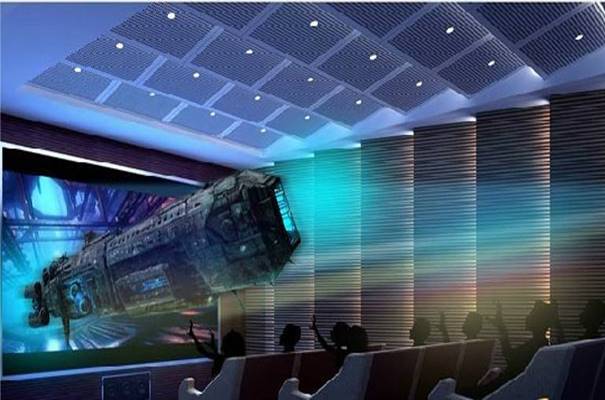

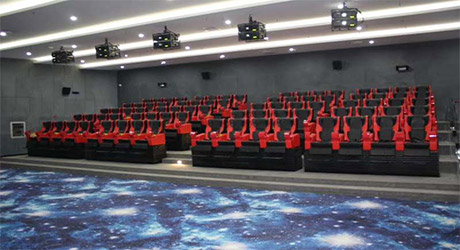

影院装潢设计

       影院的装饰设计从声学、人流疏散、美观、实用等多方面考虑。以满足声学设计为前提,合理选择装饰材料、保证功能、造型美观。对于每个细节部分均作充分考虑,例如影院装饰门,采用防火材料制作,不仅达到防火门的要求,而且造型美观实用。

    装修基本格调:放映厅整体装修须为深色系格调,也可采用深灰色、深蓝或深绿三种颜色合理搭配为主调,同时采用黄、红等暖色调做点缀,美观大方。同时将提供海报等主题化装饰件,突出影院的先进性和高科技性的特点。

墙面装修:银幕背后的墙面采用蓝色丝伦吸音材料。满足吸音的声学要求,同时满足地反射率的光学要求,保证了观众的良好的观看效果。墙面安装的(例如音箱等)细部处理,均在装饰设计的考虑范围之内。

    地面装修:观众席区(包括走道、银幕后面区域)采用深蓝色地毯等装修材料。采用经特殊处理的防火阻燃地毯,彻底解决防火安全问题。

    天花装修:天花采用防火的铝扣板为主材,经精心设计的造型处理,避免天花灯产生眩光,同时造型天花对声音的反射和扩散,使影院的音响效果更趋完美。

    天花装修也可以在保证可用空间的前提下,做黑色珊格吊顶,吊顶后,按消防规定安装喷头,消防管路置于吊顶上方,管路走向形式自定。

    控制室:控制室天花采用铝扣板吊顶、墙面采用内墙漆。保证表面光洁、不起尘;地面安装防静电地板,以满足控制室的设备正常工作环境要求。

    安全、防护要求:

    在影厅外显著位置应标注观看影片的注意事项。

放映厅建筑设计

    屏幕4D影院要求建筑物净高不小于7米,以能满足银幕布置的基本要求。但为了更好的满足影院的声学要求,放映厅建议设置造型天花吊顶,吊顶后观众厅的净空高度为6.5米。

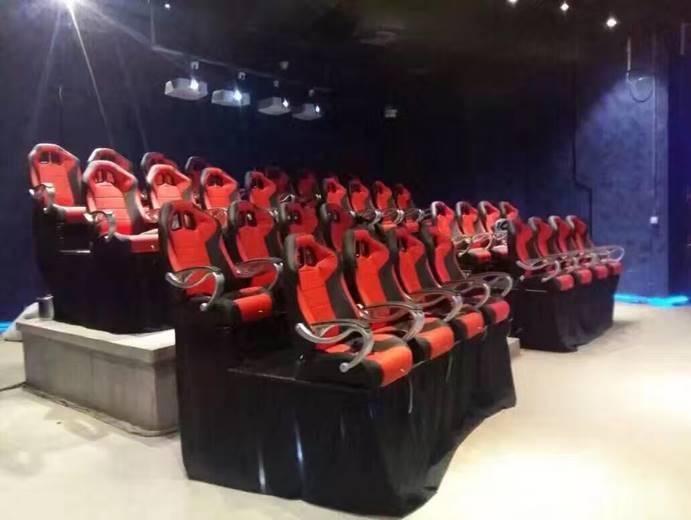

    在安装动感座椅的区域,请按图纸要求做台阶地面,基础先用砖或其他建材夯实,然后每级台阶上面的150mm再用钢筋混凝土浇筑,承载不小于600kg/平方米;地面用水泥找平,平整度不大于千分之五。基础施工应符合相关建筑的规定。

    台阶在制作初期按图纸要求预埋PVC管,在管内布置控制线、动力线和水气管路。

    建筑声学要求:装修后噪声应符合NC—35特性曲线要求;有关声学指标必须符合建筑声学上的各种规范,以满足观众具有良好的聆听环境。

    环境要求:

    墙体:放映厅内墙壁贴吸音板或做软包吸音墙,软包垫层厚度不小于15mm,表面处理成蓝色或深灰色系,面料必须进行防火阻燃处理。银幕后面的墙面必须作强吸声处理。影院吸声材料的布置应满足混响计算和消除强反射声。

操控间设计(设备间、控制间)

    设备间是4D影院必要的组成部分,其功能为安装影院的特效供气、供水设备。为合理利用有限空间,设备间和控制间合成一体,在一个空间内组成。影院特效供气系统虽为安全的低压设备,但仍然要进行特殊的安全处理,并设置泄压区和通向室外的泄压管道(如现场安装泄压管道难度较大,泄压管道可不安装)。

    因设备的噪音较大,为防止噪声干扰观众正常观看影片,影响影院的效果,设备间将做充分的隔音减振措施,包括墙面、天花的隔音处理,空气压缩机(噪音音源)基座采用特制的减振基座。

   控制间是4D影院的核心部分,图像、声音和特技产生和控制均在控制室完成。本方案的设备间和控制间在一个空间内组成。4D影院设备已经高度成熟和集成,但我们也要考虑设备安装、维护与日常操作的方便、同时保证工作人员的良好的工作与休息环境。


4D动感影院具有主题突出、科技含量高、效果逼真、画面冲击性墙的特点和优势

        4D影院是在3D立体电影的基础上加上环境特效模拟仿真而组成的新型影视产品。所谓4D电影,也叫四维电影;即三维的立体电影和周围环境模拟组成四维空间。观众在看立体电影时,顺着影视内容的变化,可实时感受到风暴、雷电、下雨、撞击、喷洒水雾、拍腿等与立体影象对应的身体反应,5D座椅具有喷水、喷气、振动、扫腿等功能, 以气动为动力。环境以模仿仿真是指影院内安装有下雪、下雨、闪电、烟雾等特效设备,营造一种于影片内容相一致的环境。观众在换看4D电影时有身临其境,惊险刺激的感觉,同时感受科技个人们生活带来的娱乐和趣味性。

         4D动感电影的三自由度分为升降、俯仰、摆动三种运动方式。每套座椅可乘坐两人,组合方便,动感效果好。由于每套座椅都有各自的运动驱动和控制系统,所以制造成本较高。以气功为动力。环境模拟仿真时之影院内安装有下雪、下雨、闪电、烟雾等特效设备;采用气动座椅多功能影院设备,是按国际新发展趋势,将动感电影和4D电影有机接合起来的高新技术产品。具有动感电影和4D电影所有的性能和特点,同时也具备低耗能、无污染、维护费用低的特点。

影院构成
      4D影院定义以4D动感座椅(或平台)作为主要标准,根据功能又可分为:4D影院(非立体),4D立体影院(立体),4D动感影院根据3D立体技术功能发展,裸眼3D(立体)技术越来越成熟。立体眼镜只是作为4D影院的选配。而环境特效的增强把影院升级为4D动感影院(也可称为5D影院)

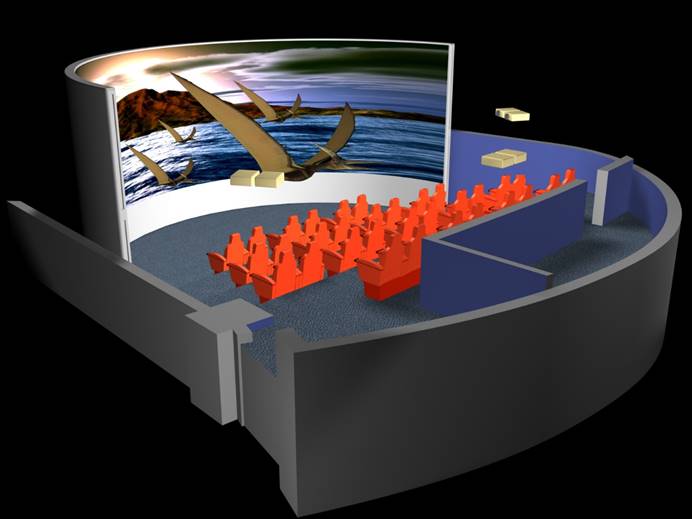

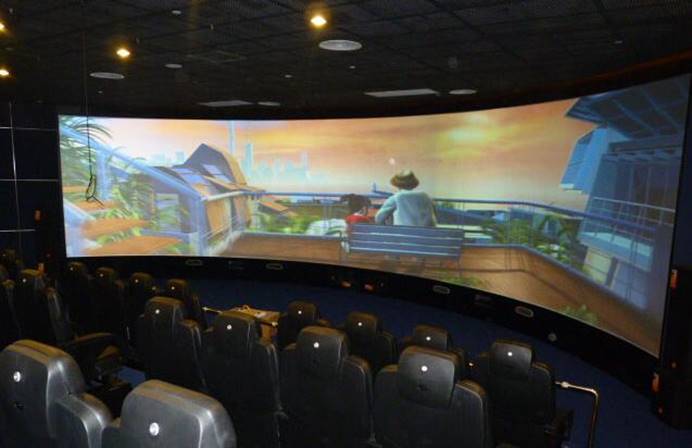

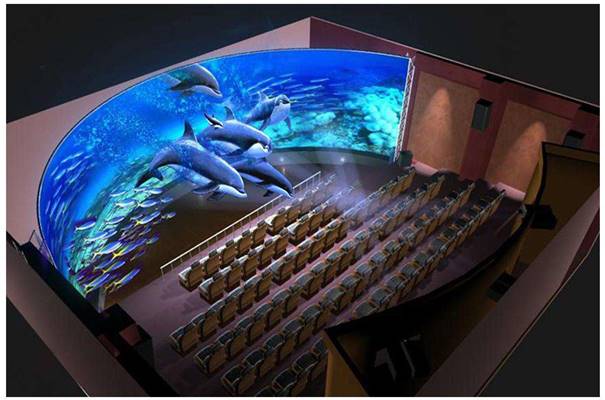

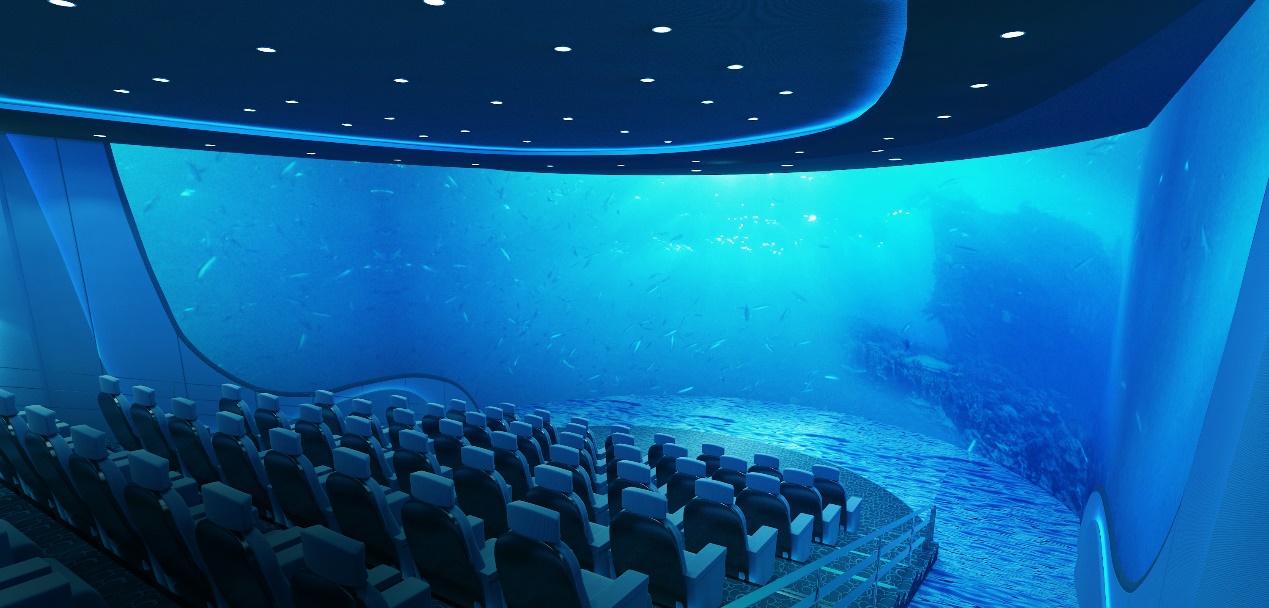

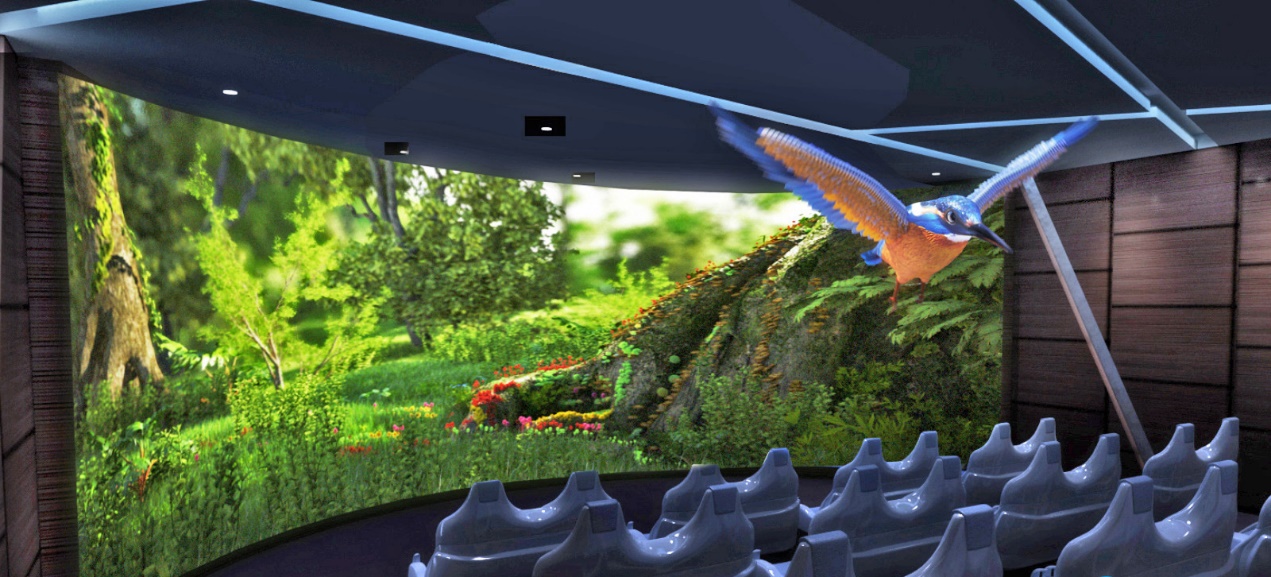

银幕结构
从视觉角度讲,采用柱面弧幕3D影像——它是指4d影院
银幕保持在有相同圆心的一段弧度上,而不是一个平面(平幕)上。银幕的高宽比例好为16 :9,柱面弧幕3D物体运动影视范围大为扩展、开阔视野,摆脱了平面视觉束缚,使影视空间和现实空间更为接近,并且可以产生横越、环绕等多种运动方式,从而产生时空错乱的感觉。(区别于“平面四维影视”——限制了观众的视觉角度,也限制了物体的运动方向。)

偏振眼镜(选配)
      针对柱面画面效果的需要,专门设计和制造了适合于观看柱面电影的柱面偏振光眼镜(即“立体眼镜”)。使观众看到的影片左眼和右眼的图像不同,这样反映到人脑中的影像就是3D影像,从而创造置身其中的立体视觉空间。
      座椅根据影片的故事情节包含由计算机控制做出五种特技效果:分别是坠落、震动、喷风、喷水、拍腿。另再配以精心设计出烟雾、雨、光电、气泡、气味、布景、人物表演等等引入3D影视,从而调动了人的所有感知系统,使人真正走进影片情节。

座椅功能

面部喷水:能把喷出少量水喷于观众面部,模拟打喷嚏、水管破裂等情境;

面部喷气:压缩的空气直接被吹到观众的脸上,模拟画面中爆炸冲击、子弹飞驰而过等感觉;喷气效果由每个座位的空气喷嘴完成,作用于观众头部颈部;

运动:上下、左右、前后翻滚动作,模拟俯仰、滚转、升降等运动,常用于模拟影片中向左、向右的翻滚、飞行、奔跑等,向前的悬空、坠落,向上的仰望、起飞、抬头等动作。

振动:设备内置座椅坐垫内,作用时能够上下推动,实现12Hz 的振动频率,让观众感觉上下的“震动”感;

       扫腿:每个座位底下悬挂小的弹性空气软管,当影片中出现老鼠、蛇、昆虫等动物时,软管会拍打观众的小腿部位,可以模拟动物们钻到观众腿下的感觉;
推背:座椅靠背内置新型设备,作用时能够向前推动,实现5Hz 的振动频率,让观众感觉背部上的突然“震动”,有强烈的“推背”和“触电”感。
     上述各种要件都具备了之后,怎样才能使它们有机、有序的发挥自己的作用呢?这就需要针对不同影片内容专门设计的计算机控制系统来发挥功能了,控制系统的核心是控制软件,程序工程师根据影片的内容,在准确的时间点设定命令,用以控制放映系统、特效座椅、特效设备、音响系统等的开关,使整个4D影院系统构成一个有机的整体,为观众提供全方位的感官体验。

数字音箱
    4D影院的均衡点声源扬声器技术利用个分立的音频通道播放声音,使观众能够听出每个声音的声源所在。(传统的5.1分散音响系统通过多个扬声器播放声音,会使听众无法辨别声源所在。) 每座4D影院都经过声学处理,能够以大的动态范围,准确、真实地呈现声音形象。因此,每座4D放映厅播放的声音都极其清晰,听众们不仅能听到一根针掉落到地面的声音,而且能听出这根针掉落的位置。每部4D影片的音轨都经过特别制作,以适应4D独特的音响系统。

音响系统
      采用高品质声音效果素材——多声道环绕声系统作为影院的音响系统。提供2.1到6.1甚至7.1声道系统从而增强环境声音效果。(例如:在影院的上空增加声道用于模拟飞机飞行、雷鸣声等。)4D影院的多声道环绕声系统在设计和制作时充分考虑到柱面4D影院能够使3D物体产生环绕运动的特点,可以精确的对运动物体进行定位,使4D影视的声音也立体起来,形成真实的立体空间感。
计控系统影院效果
    4D电影院努力在营造一种“沉浸感”,就是在播放的4D动画里面穿插有真人表演、真场景,当跳到4D效果时,影院会提醒你。某传统电影院经理周云告诉记者,如今沈阳出现的4D电影更强调娱乐性,更注重的是特效技术的展现,而去传统影院的人更追求故事情节、人物塑造等方面,所以这是两个不同的观众群体,不存在竞争和互相影响的问题。而且,傅先生表示,在某种程度上,4D电影院还可能考虑开在普通影院周边,以借助其客流。
